大阪ジャッキ製作所    製品案内

E形 パワージャッキ S(スプリング戻り)タイプ

72MPa(720kgf/cm2)

デジタルカタログ     CADデータ

軽量でコンパクトな設計をしてあります。
耐圧試験は揚力の100%、横荷重は揚力の1/20です。
ピストン摺動部は銅合金でピストンロッドは硬質クロムメッキを施工してあります。
シリンダ、ピストンはSCM435で熱処理した強力材です。
カップラのネジ径はNPT3/8です。











E形 パワージャッキ H(油圧戻り)タイプ

72MPa(720kgf/cm2)

デジタルカタログ   CADデータ

軽量でコンパクトな設計をしてあります。

耐圧試験は揚力の100%、横荷重は揚力の1/20です。
ピストン摺動部は銅合金でピストンロッドは硬質クロムメッキを施工してあります。

シリンダ、ピストンはSCM435で熱処理した強力材です。
カップラのネジ径はNPT3/8です。

万一、配管、ホースが破損しても荷重が急降下しない落下防止バルブをお奨めします。

油圧戻り形ジャッキの戻り回路が閉塞にならないように必要によりジャッキ用安全弁の使用をお奨めします。

油圧戻り形の把手付ジャッキはE30H20、E30H35、E50H15の3機種あります。

ET形 パワージャッキ H(油圧戻り)タイプ

72MPa(720kgf/cm2)

デジタルカタログ   CADデータ

耐圧試験は揚力の100%、横荷重は揚力の1/20です。
ピストン摺動部は銅合金でピストンロッドは硬質クロムメッキを施工してあります。

シリンダ、ピストンはSCM435で熱処理した強力材です。
カップラのネジ径はRc1/2,3/4です。

万一、配管、ホースが破損しても荷重が急降下しない落下防止バルブをお奨めします。

油圧戻り形ジャッキの戻り回路が閉塞にならないように必要によりジャッキ用安全弁の使用をお奨めします。

EL形 低身ジャッキ S(スプリング戻り)タイプ
EF形 フラットジャッキ S(スプリング戻り)タイプ

72MPa(720kgf/cm2)

デジタルカタログ   CADデータ

1.EL形は5種類、EF形は5種類を標準化しております。
2.低身ジャッキ、フラットジャッキは極小すきまでの持ち上げや機械据え付けの微調整に使用します。
3.耐圧試験は揚力の100%です。
4.油圧ポンプの選択はジャッキの連結台数と下表所要油量によりお選び下さい。
5.ジャッキヘッド及びベース全面で均等に荷重を受けて下さい。
6.カップラのネジ径はNPT3/8です。




EC形 中空ジャッキ S(スプリング戻り)タイプ

72MPa(720kgf/cm2)

デジタルカタログ   CADデータ

1.耐圧試験は揚力の100%、横荷重は揚力の1/20です。
2.ピストン摺動部は銅合金でピストンロッドは硬質クロムメッキを施工してあります。
3.シリンダ、ピストンはSCM435で熱処理した強力材です。
4.カップラのネジ径はNPT3/8です。
5.万一配管、ホースが破損しても荷重が急降下しないよう落下防止バルブをお奨めします。(オプション)






EC形 中空ジャッキ H(油圧戻り)タイプ

72MPa(720kgf/cm2)

デジタルカタログ   CADデータ

1.現場作業での使用が多い為小型軽量、取り扱いやすい構造に製作されています。
2.ロッド貫通穴はワイヤ、ストランド、ボルト、ロッドなどのテンショニングに用います。
3.ヘッドキャップを取付けると普通のジャッキとしても使用できます。
4.ピストン摺動部は銅合金盛金で、ピストンロッドに硬質クロムメッキを施工してあります。
5.耐圧試験は揚力の100%、横荷重は揚力の1/20です。
6.シリンダ、ピストンはSCM435で熱処理をした強力材です。
7.油圧ポンプの選択はジャッキの連結台数と下表所要油量により選びます。
8.油圧戻り形ジャッキの戻り回路が閉鎖にならないよう必要によりジャッキ用安全弁の使用をお奨めします。(オプション)

LJA形アルミ製ジャッキ S(スプリング戻り)タイプ

72MPa(720kgf/cm2)

デジタルカタログ   CADデータ

1.チューブ、ピストンロッド等主要部材はアルミニウム材を採用しており鋼製に比べ軽量です。
2.底部、角部は鋼製です(LJA100A10を除く)。
3.ロッド摺動部は硬質アルマイト処理を施し、耐磨耗性を高めています。
4.耐圧試験は揚力の100%です。
5.油圧ポンプの選択はジャッキの連結台数と下表所要油量によりお選び下さい。
6.カップラのネジ径はRc3/8です。
7.万一、配管やホースが破損しても荷重が急降下しないよう落下防止バルブをお奨めします。(オプション)
8.高頻度、突き上げ使用は避けて下さい。


JFN形安全ナット付ジャッキ S(スプリング戻り)タイプ

72MPa(720kgf/cm2)

デジタルカタログ   CADデータ

高速道路、鉄道の高架橋や橋梁等の橋脚と桁の間に設置されているシュー(沓)取り換えのために専用の安全ナット付低床形油圧ジャッキを標準化しました。一般用のEFシリーズをベースにシュー交換専用に安全ナットを装備したもので、100トン〜300トンまでのJFN形と球座付のJFNR形を4種類づつ標準化しました。

1.ジャッキヘッド及びベース全面で均等に荷重を受けて下さい。
2.カップラのネジ径はRc3/8です。
3.油圧ポンプは手動、電動どちらでも使用できます。

荷重保持用のため、安全ナットが付いています。
ロッドの戻りはスプリングで戻ります。
その他、機械据え付けの微調整用や極小すきまでの持ち上げ用にも使用できます。

T型パワージャッキ G(自重戻り)タイプ

72MPa(720kgf/cm2)

デジタルカタログ   CADデータ

手動、電動油圧ポンプとの組合せは自由に選択できます。

Gタイプは自重戻りです。 ピストンロッドを戻すには外力が必要です。
耐圧試験は揚力の100%、横荷重は揚力の1/20です。
ピストン摺動部は銅合金でピストンロッドは硬質クロムメッキを施工してあります。
シリンダ、ピストンはSCM435で熱処理した強力材です。カップラのネジ径はRc3/8です。

万一、配管、ホースが破損しても荷重が急降下しない落下防止バルブをお奨めします。

Z形 パワージャッキ S(スプリング戻り)タイプ
H(油圧戻り)タイプ / G(自重戻り)タイプ

200MPa(2000kgf/cm2)

デジタルカタログ   CADデータ

軽量でコンパクトな設計をしてあります。

耐圧試験は揚力の100%、許容横荷重は揚力の1/50です。

ピストンロッドは硬質クロムメッキを施工してあります。

高圧精密成形プレス・原子力関係・造船・工業用ダイヤモンドの製造をはじめ、超高液圧利用に最適です。

Gタイプはピストンロッドを戻すには外力が必要です。
プロペラの着脱に使用できます。

TWA形 手動油圧ポンプ

72MPa(720kgf/cm2)

デジタルカタログ   CADデータ

高低圧二段吐出形ポンプでスプリング戻り、自重戻りタイプのジャッキに使用します。ポンプ耐圧部は特殊鋼を使用しており、耐久性に優れています。

FPA形 フートポンプ 単動タイプ用

72MPa(720kgf/cm2)

デジタルカタログ   CADデータ

足で操作を行う足踏ポンプです。
作業は手が自由に使用できます。

AB形 エアーブースターポンプ 単動タイプ用

72MPa(720kgf/cm2)

デジタルカタログ   CADデータ

高圧70MPa(700kgf/cm2)の油圧が得られる非常に軽便で安価なポンプです。
エアー配管やエアーボンベから圧縮空気をとり、ブースターで超高圧に変換します。
操作ペダルを踏むだけで吐出、レリースの操作ができます。

NEX形 小形電動油圧ポンプ

72MPa(720kgf/cm2)

デジタルカタログ   CADデータ

100V電源の可搬式(軽量、小型)油圧ポンプです。自動高低圧二段吐出形ポンプとなっていますので軽負荷時は低圧ポンプが働き高効率作業ができます。
作業用油圧工具の駆動源に最適です。

G形油圧ポンプ  GH1/2、1、2、3、5

72MPa(720kgf/cm2)

デジタルカタログ   CADデータ

ジャッキ用、工具用、器具用、プレス用、油圧応用機械用にと各種用途使用できます。
自動高低圧2段吐出機構を採用。
単動ジャッキ用6機種(R.M.E.F.H.G)
複動ジャッキ用4機種(N.D.K.L)を標準化しています。
用途に合わせた回路構成が積層弁により組み合わせできます。
0.4kW 、0.75kW、1.5kW、2.2kW、3.7kW

AH形油圧ポンプ AH7.5、10、20

72MPa(720kgf/cm2)

デジタルカタログ   CADデータ

プレス機械用、圧縮成形用、重量物昇降、組立用他あらゆる産業の省力機械の油圧源としてご使用戴けます。自動高低圧二段吐出形ポンプとなっていますので軽負荷時は低圧ポンプが働き高効率作業ができます。
5.5kW、7.5kW、15kW、15kW2連装


GX形 油圧ポンプ GX1

100MPa(1000kgf/cm2)

デジタルカタログ   CADデータ

船舶エンジンの据付または分解用の油圧源に最適です。
0.75kW

VZ形 油圧ポンプ VZ2、VZ5

200MPa(2000kgf/cm2)

デジタルカタログ   CADデータ

新素材の製造や工業用ダイヤモンド等の製造、超高液圧整形用などの用途に使用します。
1.5kW、3.7kW

PBP型 ポータブルバッテリーポンプ

-

デジタルカタログ

軽量・小型のバッテリー駆動ポンプです。
作業用工具の駆動元に最適です。

SA形 水圧ジャッキ 単動S(スプリング戻り)タイプ

-

デジタルカタログ   CADデータ

■水道水を使用できるので環境汚染、及び引火の恐れがありません。
■主部材はステンレスを使用しており、錆び難くなっております。
■最高圧力が72MPaとコンパクト。さらに持ち運びに便利な取っ手付です。

水圧棒ジャッキ

-

デジタルカタログ   CADデータ

■ジャッキとポンプが一体となっており、
  縦・横・逆さ、あらゆる方向で使用可能です。


TWAS形 手動水圧ポンプ 単動タイプ用

-

デジタルカタログ   CADデータ

作動液が水道水ですので、引火の恐れがなく、環境汚染もありません。

水圧ホース

-

デジタルカタログ   CADデータ

金具がステンレス製の水圧専用ホースです。

ショッププレス KPA(定盤式)
        KPB(枠組式)

72MPa(720kgf/cm2)

デジタルカタログ   CADデータ

パワージャッキを使った小形、軽量の矯正、歪取り用プレスです。
定盤式、枠組式の2種類のフレームにそれぞれ100,200,300kNの能力のショッププレスを標準化しております。

ギヤプーラ GP形

72MPa(720kgf/cm2)

デジタルカタログ   CADデータ

プーリー、ギヤ、カップリング等の抜き作業にご使用下さい。
ギヤプーラは2本爪と3本爪がありますので作業物の形状に合せてご選定下さい。

パイプベンダー PB形

72MPa(720kgf/cm2)

デジタルカタログ   CADデータ

ガス管1/2B〜2Bまでの曲げ加工に使用できます。
フレーム及びベンディングシューに特殊アルミニウムを用いた軽量で強力な構造です。
冷間作業で変形の少ない美しい曲管が得られます。

TRA形 油圧トルクレンチ

72MPa(720kgf/cm2)

デジタルカタログ   CADデータ

M20以上のボルトの締め付けや緩める時に用いる油圧トルクレンチです。
小型軽量につき、あらゆる角度の作業にも適します。
手元スイッチによるリモートコントロールが可能です。

ボルトテンショナ BA、BB形

72MPa(720kgf/cm2)

デジタルカタログ   CADデータ

ボルトテンショナは油圧トルクレンチで締め付けられない大径のボルトナットを締める時などに使用します。


バッグジャッキ HLB形

-

デジタルカタログ   CADデータ

このバッグジャッキは高品質のゴム製で両面を三層のケブラー材で、外面を更にネオプレン層で強化されています。
極小隙間で使用し、重量物の持ち上げや土木工事用又レスキュー用しても使用頂けます。

芯出しジャッキ JFC形

72MPa(720kgf/cm2)

デジタルカタログ   CADデータ

大型エンジンのシャフト、テストスタンド、ターニング盤上の加工物などの芯出し、位置決めに使用します。

CE形 爪付パワージャッキ

72MPa(720kgf/cm2)

デジタルカタログ   CADデータ

パワージャッキを利用した爪付油圧ジャッキです。
狭小なすき間に爪部を入れ、重量物・機械等の昇降に使用します。

AS形 鋳物堰破砕機

72MPa(720kgf/cm2)

デジタルカタログ   CADデータ

鋳物堰割りや、湯道外しに使用する油圧工具です。
省力化、公害対策、作業環境が大いに改善されます。

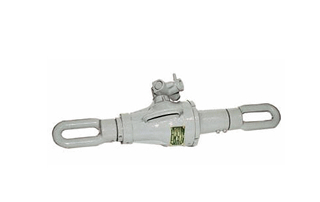

HPL形 油圧引張りジャッキ

72MPa(720kgf/cm2)

デジタルカタログ   CADデータ

ジャッキの両端にクレビス(フック)を設けてより使いやすくしました。
船体ブロックの引き等に使用できます。

DLJ形 デュアルロックジャッキ

72MPa(720kgf/cm2)

デジタルカタログ   CADデータ

構造物を引き寄せたり又は押出したりした後、その位置で機械的に固定できます。
押引き両方向のロック(固定)が機械的にできる構造です。

プロペラ圧入機

200MPa,72MPa

デジタルカタログ   CADデータ

船のプロペラ(推進機)の圧入や抜き取りをします。
プロペラの大きさや取り付け方によって油圧ジャッキの組合せをかえたり、船の種類によっていろいろな配管をご設定下さい。

脱線復旧用ジャッキ DRE,DRN形

-

デジタルカタログ   CADデータ

客貨車等、車輌の脱線や不回転事故を起こした場合に使用します。
車体のジャッキアップ、横送り、載線作業を迅速正確に行います。

リフティングジャッキ LG、LTG形

-

デジタルカタログ   CADデータ

リフティングジャッキは車輌の修理や保守点検の車体の昇降に使用します。国内はもとより海外でも使用頂いております。

移動油圧機 THJ形

-

デジタルカタログ   CADデータ

造船所や鉄工所などに於いて鋼構造物の矯正、曲げ、締付け、押付けなどを穴明き定盤の上で作業を行います。

船底押上ジャッキ SHJ形

-

デジタルカタログ   CADデータ

造船所内で盤木でサポートしている船底を持ち上げ、塗装作業を行うときに使用するジャッキです。

トルクアクチュエータ TQA形

-

デジタルカタログ   CADデータ

トルクアクチュエータは回転、揺動させたい用途、例えば鋼板の反転、建機のフレームやバケットの駆動、パイプベンダ、水門扉の開閉用など大きなトルクの必要な所に使用されます。

JJ ジャーナルジャッキ

-

デジタルカタログ   CADデータ

ジャーナルジャッキは全体が丈夫で耐久性にすぐれたスクリュ式ジャッキです。

■用途
ジャッキアップ、ジャッキダウン(重量物の昇降)用
重量物の位置決用 橋梁工事用
造船工事及び補修 土木及び建設工事用
重量物の支持用

AJ アルミニウムジャッキ

-

デジタルカタログ   CADデータ

本体がアルミニウム製の軽量ジャッキです。
アルミニウムは強度が低く靱性に欠けますが、これを補強してジャッキとして成功しました。
使用に当たっては乱暴な取扱いを避け、細緻な取扱いをして下さい。

■用途
機械工作芯出し用 精密機械移動用
建築・高所作業用 重機械微移動用

NJ 爪付ジャーナルジャッキ

-

デジタルカタログ   CADデータ

爪付ジャーナルジャッキは低床なところに爪を挿入し荷重を揚降するときに使用します。
又、爪を外せばジャーナルジャッキと同様に使用できます。

■用途
機械の据え付け用 工作機械の位置決め用
構造物の微調整用

PL メカニカルプリングジャッキ

-

デジタルカタログ   CADデータ

スクリュ式の引張り専用ジャッキです。

■用途
重量物の引寄せに使用します。



RJ ボウセイネジジャッキ

-

デジタルカタログ   CADデータ

雨や海風などの中で長期間使用できる屋外使用型のジャーナルジャッキです。
回転部、摺動部などすべて防水構造とし、材質はステンレス鋼あるいはメッキを施して防水、防錆構造にしました。

■用途
屋外使用、海岸辺りでの使用。
発錆しやすい環境での使用。

CJ ケーブルジャッキ

-

デジタルカタログ   CADデータ

電線やケーブル線の巻取りに使用するドラムの専用ジャッキです。







WJ形 標準ウォームギヤジャッキ

-

デジタルカタログ   CADデータ

WJ形は主として荷重を下から上へ押し上げるものです。引力は押力の1/2です。
WJ01とWJ02は押引力とも同じです。

■特長
2台以上連結して作動させることができ、異荷重重時においても同調駆動させることができます。
駆動源は手動、電動、エアーモータ等実用に応じて選択できます。
重量物の移動、昇降用途に最適です。
レベル調整や精密機械等の微署少移動用途にも使用できます。
荷重はスクリュで自己保持ができるため荷重保持が確実です。
小さな回転力で大きな押引力がでます。又、精密加工したウォームギヤにより回転は滑らかで上下動はスムーズです。
製鉄圧延用の重機械から製紙用の精密機械まで用途が広範囲です。
スクリュ回転防止用キー付になっています。

PR形 標準ウォームギヤジャッキ

-

デジタルカタログ   CADデータ

PR形は主として荷重を下へ押し下げる場合に使用するものです。引き上げ力は押し下げ力の1/2です。

■特長
2台以上連結して作動させることができ、異荷重重時においても同調駆動させることができます。
駆動源は手動、電動、エアーモータ等実用に応じて選択できます。
重量物の移動、昇降用途に最適です。
レベル調整や精密機械等の微署少移動用途にも使用できます。
荷重はスクリュで自己保持ができるため荷重保持が確実です。
小さな回転力で大きな押引力がでます。又、精密加工したウォームギヤにより回転は滑らかで上下動はスムーズです。
製鉄圧延用の重機械から製紙用の精密機械まで用途が広範囲です。
スクリュ回転防止用キー付になっています。

BJ形 ボールスクリュ形ウォームギヤジャッキ

-

デジタルカタログ   CADデータ

BJ形はボールスクリュ(ボールねじ)軸を使用した高効率なウォームギヤジャッキです。
WJ形に比べ駆動トルクが小さく、作動が軽快ですから高速・高頻度使用の用途に又、重量物の移動、昇降用途に最適です。

NBJ形 ノーバックラッシュ形ウォームギヤジャッキ

-

デジタルカタログ   CADデータ

ウォームギヤジャッキはネジにある程度のバックラッシュが必要です。押引き両用に使用する場合、このバックラッシュが支障をきたすことがあり、これを防ぐのがノーバックラッシュ形です。
バックラッシュをできるだけ小さくし、しかも一定にに保たせる為調整装置を備え、使用による磨耗等にも適時修正できるようになっています。

SWJ形 WJジュニア

-

デジタルカタログ   CADデータ

小形容量形ウォームギヤジャッキです。
本体ケースはアルミ合金製のため超軽量、又角形につき取り合いが容易です。
縦、横、逆さ、あらゆる方向に使用できます。

■用途
一般産業向、軽量物の上げ下げや移動位置決めに、その他医療・無人化装置・遠隔装置等の関連に最適です。

■特長
用途に応じてジャッキ配置をシステム化しております。
モータ、接続機器を含めたSWJシステムとして販売も致します。

MWJ形 マイクロウォームギヤジャッキ

-

デジタルカタログ   CADデータ

紙、ガラス、フィルム等製造機械の極小寸法調整・超精密同調に最適です。

■特長
ウォーム軸の回転角度により、ミクロン単位の制御ができます。
ジャッキの上部にダイヤルゲージ(1/100目盛)を設け、寸法管理が容易な構造となっています。





SPD SERIES

-

デジタルカタログ   CADデータ

高圧ポンプを使用することにより、コンパクトでハイパワーの油圧プレスとなっております。インバータを標準装備しており、アイドリングストップによって省エネに貢献できる他、速度調整が可能となっております。

標準装備
■カラータッチパネル
■インバータ
■電気制御盤
■スライド位置検出器
■加圧力検出器

オプション
■光線式安全装置(前面)
■安全カバー
■水冷式オイルクーラ











HPA SERIES

-

デジタルカタログ   CADデータ

高精度で安全性に優れた門形プレスです。
加圧能力は、1000kN〜5000kNまでラインナップしています。
複合シリンダを採用した高速タイプもラインナップしました。
生産性:可変容量ポンプの採用により、加圧力に応じた成形速度が得られます。
省エネ:アイドリング中は、ポンプ吐出量コントロールにより消費電力を削減します。
省資源:発熱を押さえて、タンク油量を20%削減しました。
プレス精度:JIS1級

標準装備
■カラータッチパネル
■スライド位置検出器
■加圧力検出器
■両手押釦スイッチ
■セフティブロック
■水冷式オイルクーラ

オプション
■光線式安全装置(前面、後面)
■安全カバー
■ダイリフタ、補助リフタ
■上部ノックアウト
■下部ノックアウト
■ムービングテーブル
■下死点メカニカルストッパ

HPC-N SERIES(コラムガイドタイプ)

-

デジタルカタログ   CADデータ

汎用性の高い、安全性に優れたC形プレスです。
300kN〜1500kNまでラインナップしています。
インバータ制御により成形品に応じた速度設定が可能です。
複合シリンダを採用した高速タイプもラインナップしました。
省エネ:インバータ制御によるアイドリングストップで消費電力を削減します。
省資源:発熱を抑えて作動油の劣化を防止し、オイル交換サイクルに貢献します。
テーブル奥面には、作業性を考慮した開口を設けています。

標準装備
■カラータッチパネル
■スライド位置検出器
■加圧力検出器
■両手押釦スイッチ
■セフティブロック

オプション
■光線式安全装置(前面)
■安全カバー
■ダイリフタ、補助リフタ
■水冷式オイルクーラ

HPC-H SERIES(カミソリガイドタイプ)

-

デジタルカタログ   CADデータ

汎用性の高い、安全性に優れたC形プレスです。
300kN〜1500kNまでラインナップしています。
インバータ制御により成形品に応じた速度設定が可能です。
複合シリンダを採用した高速タイプもラインナップしました。
省エネ:インバータ制御によるアイドリングストップで消費電力を削減します。
省資源:発熱を抑えて作動油の劣化を防止し、オイル交換サイクルに貢献します。
テーブル奥面には、作業性を考慮した開口を設けています。

標準装備
■カラータッチパネル
■スライド位置検出器
■加圧力検出器
■両手押釦スイッチ
■セフティブロック

オプション
■光線式安全装置(前面)
■安全カバー
■ダイリフタ、補助リフタ
■水冷式オイルクーラ

HPD SERIES

-

デジタルカタログ   CADデータ

汎用性の高い、安全性に優れた4柱式プレスです。
300kN〜5000kNまでラインナップしています。
インバータ制御により成形品に応じた速度設定が可能です。
複合シリンダを採用した高速タイプもラインナップしました。
省エネ:インバータ制御によるアイドリングストップで消費電力を削減します。
省資源:発熱を抑えて作動油の劣化を防止し、オイル交換サイクルに貢献します。
プレス精度:JIS2級

標準装備
■カラータッチパネル
■スライド位置検出器
■加圧力検出器
■両手押釦スイッチ
■セフティブロック

オプション
■光線式安全装置(前面、後面)
■安全カバー
■ダイリフタ、補助リフタ
■水冷式オイルクーラ
■油圧ダイクッション
■下死点メカニカルストッパ



HPE SERIES

-

デジタルカタログ   CADデータ

高精度で安全性に優れた絞りプレスです。
加圧能力は、1000kN〜5000kNまでラインナップしています。
複合シリンダを採用した高速タイプもラインナップしました。
生産性:可変容量ポンプの採用により、加圧力に応じた成形速度が得られます。
省エネ:アイドリング中は、ポンプ吐出量コントロールにより消費電力を削減します。
省資源:発熱を抑えて、タンク油量を20%削減しました。
プレス精度:JIS1級

標準装備
■油圧ダイクッション
■カラータッチパネル
■スライド位置検出器
■加圧力検出器
■両手押釦スイッチ
■セフティブロック
■水冷式オイルクーラ

オプション
■光線式安全装置(前面、後面)
■安全カバー
■ダイリフタ、補助リフタ
■上部ノックアウト、下部ノックアウト
■多段クッション圧コントロール
■ムービングテーブル
■下死点メカニカルストッパ

HPF SERIES

-

デジタルカタログ   CADデータ

厚鋼板の曲げ、成形、矯正等に適した製缶専用プレスです。前後左右から鋼材を投入できる大きな開口を設けています。
2000kN〜10000kNまでラインナップしています。
テーブルエリアの広いワイドタイプもラインナップしました。
インバータ速度制御による低速での微妙な操作が可能です。
省エネ:インバータ制御によるアイドリングストップで消費電力を削減します。
省資源:発熱を抑えて作動油の劣化を防止しオイル交換サイクルに貢献します。

標準装備
■カラータッチパネル
■スライド位置検出器
■加圧力検出器
■両手押釦スイッチ
■セフティブロック

オプション
■光線式安全装置(前面、後面)
■安全カバー
■上型取付用アタッチメント
■水冷式オイルクーラ
■ラムヘッド回転装置
■プレス前後の昇降ローラ

新製品紹介

デジタルカタログ

CSDダウンロード

技術資料

取扱説明書

輸出安全管理確認

技術資料

本社
〒546-0043
大阪市東住吉区駒川1丁目8番29号
 06-6714-2880
 06-6719-0909

大阪営業所
〒546-0043
大阪市東住吉区駒川1丁目8番29号
 06-6714-2881
 06-6719-3377

東京営業所
〒136-0074
東京都江東区東砂7丁目19番2号
 03-3646-3791
 03-3648-0630

天理工場
〒632-0097
奈良県天理市中町22番地
 0743-64-1511
 0743-64-0781
